以前大多數礦井所使用的千兆環網帶寬容量小，傳輸數據冗余不足，數據傳輸易出現卡頓現象，工業環網如同礦井?dāng)?shù)據傳輸?shù)暮诵闹袠校菍?shí)現礦井智能化的基礎，通過工業環網可以實現井上井下信息的順暢交流。結合智能化礦山建設要求，要對工業環網升級改造。升級后，有效拓寬了信息傳輸渠道，提升了網絡穩定性和安全性。



　　山東新云鵬礦用萬兆工業交換機作為數據傳輸設備，把礦井的設備控制層各子系統連接到網絡平臺上，通過網絡平臺能對礦井內各控制子系統發布控制命令，并能監視各子系統內主要設備的運行狀態，收集所需的生產和安全參數。

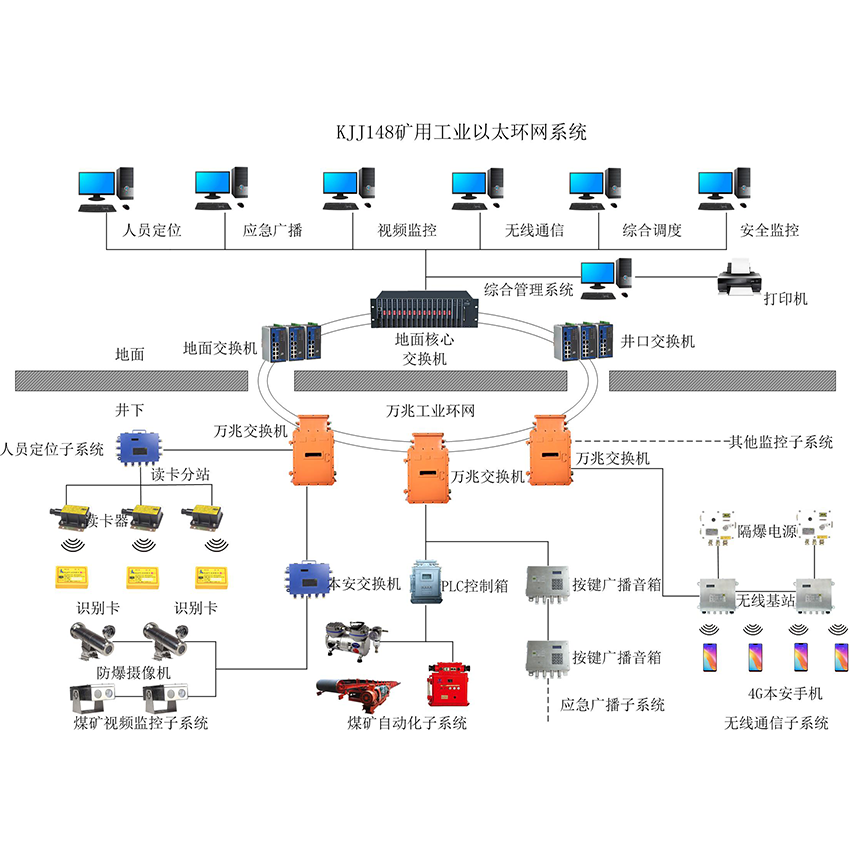

　　山東新云鵬礦用萬兆工業環網系統分為管理層、核心層和設備層三層結構。其中管理層為礦地面局域網監控軟件，核心層調度機房采用2臺核心交換機，設備層6臺萬兆交換機構成。萬兆工業環網在井下布置6個點位，分別是中央變電所、井底車場、二采變電所、四采變電所、八軌坡底、主暗坡底，鋪設光纜10000余米。



　　山東新云鵬礦用萬兆工業環網系統采用10 GE環網，高帶寬滿足所有業務系統的通信需求。承載的業務系統包含無線通信系統、人員定位系統、車輛定位系統、工業視頻系統、語音廣播系統、調度指揮系統、工業自動化系統，并可作為安全監測監控系統數據傳輸?shù)膫溆猛ǖ馈＿€可接入多業務綜合分站，集成無線通信、人員定位、語音廣播、固定IP電話等分站功能。



　　礦用工業環網系統有效打通了信息傳輸堵點，提升了網絡穩定性和安全性，為礦井安全生產提供了網絡安全保障。礦用工業環網系統的應用，不僅提升了網絡穩定性和安全性，還為礦井安全生產提供了全面的網絡安全保障。它的出現讓礦山生產過程中的各種信息能夠更加快速、準確地傳輸，為礦山的正常運轉提供了強有力的支持。

?
